IZOLACJE
ROZWIĄZANIA SYSTEMOWE

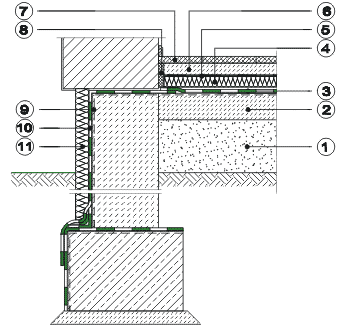

IZOLACJE ŚCIANY FUNDAMENTOWEJ
BUDYNKU NIEPODPIWNICZONEGO



  1. Zagęszczony piasek
  2. Beton
  3. Izolacja przeciwwilgociowa podłogi na gruncie - papa podkładowa zgrzewalna
    JUMBOELEFANTENHAUT G200 S4 gr.4,0 mm
  4. Styropian lub wełna mineralna
  5. Izolacja przeciwwilgociowa - folia PE
  6. Warstwa betonu z siatka zbrojeniową
  7. Posadzka
  8. Dylatacja
  9. Bitumiczny środek gruntujacy
  10. Izolacja przeciwwodna i przeciwwilgociowa pionowa i pozioma ścian fundamentu
    papa podkładowa JUMBOELEFANTENHAUT G200 S4 gr.4,0 mm
  11. Warstwa ochraniająca i ocieplająca ze styropianu bądź poliestru ekstrudowanego
